视频质量诊断服务器
产品概述：
VQDS的系统架构分为两种类型：平台诊断和设备诊断类型。

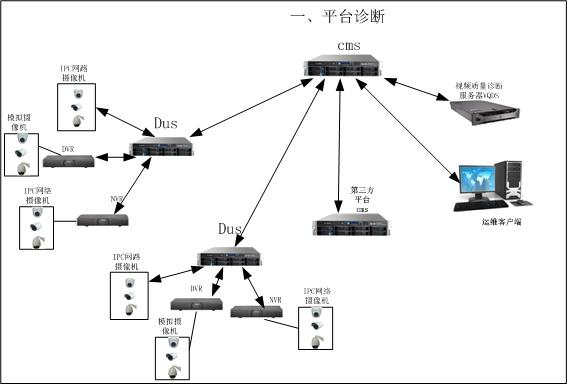

平台诊断：VQDS作为一个服务器模块接入到平台CMS中，运维管理客户端也接入平台CMS中。运维管理客户端将要求诊断的命令通过CMS中转给VQDS，VQDS再通过CMS平台获取视频码流，从而进行分析和诊断，并将诊断的结果发送回CMS，再通过CMS发送回运维管理客户端显示。

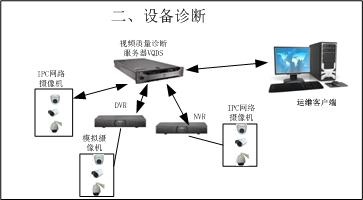

设备诊断：VQDS作为一个独立服务器平台运行，运维管理客户端也直接接入VQDS。运维管理客户端将要求诊断的命令直接发送给VQDS，VQDS再通过事先配置好的数据直接从前端设备获取视频码流，从而进行分析和诊断，并将诊断的结果发送回运维管理客户端显示。
B3IC[YFX)1KQ0{92.png)
产品功能：

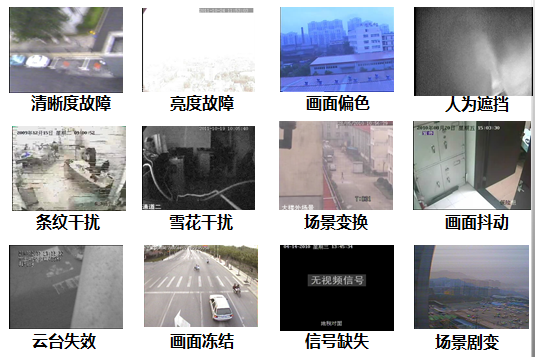

VQDS的视频故障分为视频清晰度异常、视频信号缺失、亮度异常、视频条纹干扰、视频雪花干扰、视频偏色、PTZ失效、画面冻结、场景变换等九种类型。系统采用最新智能诊断分析算法，模拟人类视觉反应，通过视频图像特征建模，以及自适应学习，检测视频存在的故障。
清晰度异常检测：检测视频中聚焦不当，异物遮挡等引起的视野图像模糊。
信号缺失检测：检测因前端摄像机损坏、电源故障或视频传输环节故障而引起的间发性或持续性的视频缺失现象。
亮度异常检测：检测视频由于照明异常、增益控制、摄像机故障或人为遮挡等引起的画面过暗、过亮等现象。
条纹干扰检测：自动检测由于线路老化，传输故障，或者接触不良，或受到电磁干扰，视频图像中混有呈带状、波纹、网状等带有周期性的叠加噪声。
雪花干扰检测：自动检测由于线路老化，传输故障，接触不良，或者受到电磁干扰，视频图像中一阵阵杂乱的飞点、刺、线状干扰导致的雪花、图像抖动或滚屏等现象。
偏色检测：自动检测由于线路接触不良、外部干扰或摄像机故障等原因造成的视频中的画面偏色现象，主要包括全屏单一偏色或多种颜色混杂的带状偏色。
PTZ失效检测：自动检测由于传输故障、编解码器设置错误或前端设备故障导致前端云台和镜头全部或部分地无法按用户指令执行正确运动。
画面冻结：检测自动检测由于视频传输调度系统故障引起的视频画面冻结。
场景变换检测：自动检测摄像机视野、角度被人为移动造成的场景变换现象。
技术特点：
由于VQDS主要功能为对前端摄像头进行视频质量诊断，需要做对前端摄像头传输过来的视频码流进行解码、分析诊断，对视频流的解码、分析诊断需要CPU进行复杂的运算，和消耗大量的内存资源。所以对硬件的性能也提出了性能要求，以下是VQDS标准硬件配置及软、硬件功能规格技术参数：
名称 参数说明 设计结构 2U标准机架式 CPU Intel服务器CPU至强四核 内存 DDR3 4G ECC服务器内存 视频最大接入路数 2000路（按每天运维8小时有效诊断时间计算） 同时诊断路数 32路(D1)，16路(720p)，8路(1080p)，每路视频只需1秒即出诊断结果 组网方式 单台组网 多台级联 多台集群 接入设备类型 海康、大华、安尼、汉邦、三星、同为、大立、蓝色星际、黄河、智诺 视频诊断类型 视频清晰度异常、视频信号缺失、亮度异常、视频条纹干扰、视频雪花干扰、视频偏色、PTZ失效、画面冻结、场景变换 故障诊断类型 网络连接异常、硬盘错误、视频丢失、码流获取异常 视频诊断模式 支持轮循诊断模式，对接入视频进行轮循诊断，轮循计划可由管理员设置调整 视频诊断分析 系统根据诊断结果，逐步排查分析故障的原因，对视频图像质量、视频编解码设备、业务服务器以及网络传输设备的故障原因进行智能监测分析，逐步筛查设备链路上所有相关设备的故障发生的精确环节，为用户及时提供详尽的故障原因信息、故障处理的建议与方案 查询分析 支持按日期查询历史诊断记录和报警记录。 支持够按摄像机品牌、所属组织、故障严重等级、开始日期、结束日期和诊断类型查询历史诊断记录和报警记录。 支持查询结果包括：检测时间、组织、设备名称、品牌、连通状态和检测结果详情。 统计分析 支持按日、月、年等依据对查询出的摄像机故障做统计。显示摄像机故障趋势图。 支持按品牌、组织等条件对查询出的摄像机故障做统计。显示摄像机故障对比图。 支持多种统计报表展示方式，例如柱状图或折线图。
支持统计故障累积时间。（故障累计时间即故障报修时间开始，至维修关闭时间结束的时长） 报警事件联动管理 支持对以上诊断结果和故障设置报警事件，并且可能联动触发各种动作：前端录制、预置位跳转、预置位巡视、前端开关量输出、客户端开关量输出、打开视频图像、弹出电子地图、启动蜂鸣声报警、启动声音报警、弹出消息框、联动集中存储、发送邮件、发送短信。 每个报警事件触发，以上联动动作可以多个并行 集成运维保障管理系统：将诊断结果和故障设置经相关人员审核并自动发送给相关用户，并跟踪维修进度，完成维修后填写维修结果并记录保存。 网络适应性 支持LAN/WLAN/VPN/INTERNET等 支持丢包重组功能，能够穿透内外网 支持国标GB28181协议 支持Onvif协议 网络接口 两个千兆高速以太网卡 键盘/鼠标 PS/2接口 交流电压/频率 90~264V/47~63Hz 直流电源 500W专用电源 环境温度 运行时 10°C至35°C；非运行时 –40°C至+70°C 外形尺寸 430(W)*88(H)*640(D)mm 重量 20KG
